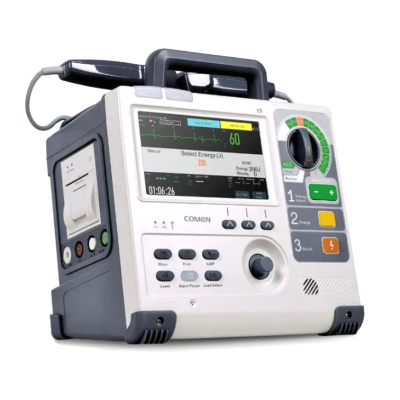

Monitor defibrillatore COMEN S5 a 5 derivazioni

Il monitor defibrillatore Comen S5 è un dispositivo medico avanzato, progettato per garantire prestazioni affidabili e versatili in ogni situazione che richieda interventi rapidi e monitoraggio costante, sia in ambito ospedaliero che pre-ospedaliero.
Durante il normale utilizzo, l’operatore si posiziona tipicamente a circa un metro dal dispositivo, distanza che consente un'interazione comoda e sicura con lo schermo e i comandi.
È fondamentale sottolineare che l'apparecchio deve essere utilizzato esclusivamente da personale sanitario qualificato, con un’adeguata formazione nel supporto vitale di base (BLS) e avanzato (ACLS), nonché nella gestione di dispositivi di defibrillazione e monitoraggio.
Il Comen S5 rappresenta una soluzione completa ed efficiente per la gestione delle emergenze cardiache, unendo tecnologia all’avanguardia, facilità di trasporto e un’interfaccia intuitiva, adatta a professionisti che operano in condizioni spesso complesse e ad alto rischio.

Il defibrillatore Comen S5 supporta quattro modalità principali, ognuna progettata per affrontare specifiche situazioni di emergenza: modalità di defibrillazione manuale, modalità da schermo, modalità Pacemaker non invasivo e modalità DAE.

Modalità di defibrillazione manuale
In modalità manuale è l'operatore a gestire attivamente l'intervento, analizzando il battito cardiaco del paziente e regolando il livello di energia necessaria per il trattamento.
- L'operatore seleziona la modalità "defibrillazione manuale" sul dispositivo e regola l'energia in base alla gravità della situazione.
- Una volta impostato il livello di energia, il defibrillatore viene caricato e successivamente scaricato per erogare l'energia necessaria.
- Da questa modalità, è anche possibile accedere alla modalità di sincronizzazione cardioversione, utilizzata per trattare la fibrillazione atriale.
La defibrillazione manuale è ideale per pazienti con fibrillazione ventricolare, tachicardia ventricolare o in arresto cardiaco (senza respiro e senza pulsazioni).
La sincronizzazione cardioversione, d'altra parte, è utilizzata per il trattamento della fibrillazione atriale.
Controindicazioni: Non utilizzare la modalità manuale su pazienti che mostrano segni di respiro autonomo o pulsazioni, poiché non sarebbe indicata in tali situazioni.

In questa modalità, l'interfaccia del defibrillatore offre una panoramica chiara e completa dei parametri vitali del paziente. L'operatore può visualizzare informazioni cruciali, come la modalità selezionata, lo stato della sincronizzazione, il livello di energia, e il tempo di scarica, garantendo un controllo totale durante l'intervento.

Modalità da schermo
La modalità da schermo è utile per monitorare continuamente i parametri fisiologici del paziente, come ECG, SpO2 (saturazione di ossigeno), NIBP (pressione sanguigna non invasiva), RESP (respirazione) e EtCO2 (anidride carbonica esalato).
Questa modalità è adatta per pazienti di tutte le età, inclusi adulti, bambini e neonati allettati.
Inoltre, consente di memorizzare, rivedere e trasferire i dati relativi ai parametri vitali, facilitando il monitoraggio continuo e l'intervento tempestivo.

Modalità Pacemaker non invasivo
La modalità di stimolazione pacemaker non invasiva fornisce una terapia non invasiva ed è utilizzata per trattare i pazienti con bradicardia (battito cardiaco lento).
Questa modalità è particolarmente utile in situazioni dove la stimolazione invasiva non è praticabile.
Controindicazioni: Non utilizzabile per terapia di fibrillazione ventricolare.
È utilizzabile in caso di ipotermia, se necessario.

Modalità DAE (Defibrillazione Automatica Esterna)
La modalità di Defibrillazione Automatica Esterna (DEA) è progettata per trattare l’arresto cardiaco improvviso, automatizzando il processo di analisi del ritmo cardiaco e di somministrazione della scarica elettrica.
In questa modalità, il defibrillatore Comen esegue un’analisi automatica del ritmo cardiaco del paziente, fornendo un’indicazione chiara su quando somministrare uno shock.
Il dispositivo visualizza sullo schermo le opzioni: "Shock consigliato" o "Shock non consigliato", basandosi sullo stato del ritmo cardiaco rilevato.
Il defibrillatore guida l'operatore attraverso ogni fase dell'intervento con istruzioni vocali e messaggi visivi. Questo supporto permette a chiunque stia utilizzando il defibrillatore di compiere l'intervento in modo rapido e sicuro, senza necessità di una preparazione avanzata.
La modalità DEA è indicata nei seguenti casi di arresto cardiaco:
- Pazienti senza risposta (incoscienti)
- Pazienti senza respiro, o con un respiro irregolare (presenza di un respiro anomalo o assente)
Controindicazioni:
- Pazienti che non danno risposta
- Pazienti che hanno un ritmo respiratorio normale

Per i bambini sotto gli 8 anni, è preferibile utilizzare la modalità manuale, in quanto consente un trattamento più personalizzato e un migliore controllo sull'erogazione dell'energia necessaria per la defibrillazione.

Il defibrillatore Comen è progettato per garantire la sicurezza dell'operatore e del paziente.
Alcuni punti da tenere a mente prima di utilizzarlo:
- Controllo del dispositivo: assicurati che il voltaggio e la frequenza siano corretti e visualizzati sul monitor.
- Posizione del monitor: Posiziona il defibrillatore su una superficie stabile e a terra, per evitare eventuali danni al dispositivo o al paziente.
- Condizioni ambientali: Evita l'uso del dispositivo se è visibile condensa sul monitor, soprattutto dopo un cambio di ambiente con variazioni di temperatura e umidità.

Monitoraggio dei parametri vitali durante il trattamento:
Il defibrillatore Comen non si limita solo a somministrare le scariche elettriche per la defibrillazione, ma è anche dotato di un sistema avanzato per monitorare vari parametri fisiologici del paziente.
Questi parametri consentono di seguire costantemente lo stato di salute del paziente durante il trattamento e sono fondamentali per una diagnosi tempestiva e per il successo dell'intervento.
Di seguito sono riportati i principali parametri vitali monitorati dal dispositivo:
- PR (Pulsazioni Arteriose): misura l'attività meccanica del cuore e monitora il flusso sanguigno, fornendo informazioni sul corretto funzionamento della circolazione sanguigna.
- ECG (Elettrocardiogramma): monitora l'attività elettrica del cuore, visualizzando le onde cardiache sul display per rilevare aritmie o altre anomalie. È compatibile con diverse derivazioni e piastre esterne per una diagnosi accurata.
- Segmento ST: analizza il segmento ST dell'ECG per individuare anomalie che possano segnalare condizioni critiche come un infarto. Un valore positivo o negativo fornisce indicazioni importanti sulla salute del cuore.
- Analisi dell'aritmia: rileva e registra aritmie, come le contrazioni premature ventricolari, e avvisa in caso di anomalie pericolose per il paziente.
- Monitoraggio SpO2 (Saturazione di Ossigeno nel Sangue): misura la saturazione di ossigeno nel sangue tramite un pulsossimetro, un parametro essenziale per valutare la condizione respiratoria del paziente.
- Misurazione della pressione sanguigna non invasiva (NIBP): permette di monitorare la pressione sanguigna del paziente durante il trattamento utilizzando un bracciale di gonfiaggio. È importante posizionare correttamente il bracciale per garantire letture accurate.

Vantaggi:
- Il dispositivo esegue automaticamente un autotest a intervalli regolari, funzione utile soprattutto durante i cambi turno per assicurarsi che sia sempre pronto all'uso.
- L'interfaccia supporta la visualizzazione contemporanea di almeno quattro tracciati ECG, offrendo una panoramica completa dell’attività cardiaca del paziente.
- La defibrillazione manuale si svolge in tre passaggi semplici e intuitivi: selezione dell’energia, caricamento e scarica. L’operatore può regolare l'intensità della scarica in base alle necessità del paziente, adattando il trattamento alle condizioni specifiche.
- Grazie al selettore rotativo multifunzione, è possibile passare rapidamente tra le diverse modalità operative: defibrillazione manuale, stimolazione cardiaca temporanea (pacing) e modalità automatica (DEA).
- Durante l’utilizzo in modalità manuale, l’energia desiderata può essere selezionata in meno di un secondo. Inoltre, il caricamento e la scarica fino a 200 Joule avvengono in circa 3 secondi, assicurando un’azione tempestiva in situazioni critiche.
- Il sistema ECG è sincronizzato e permette di regolare l’ampiezza del tracciato, garantendo una lettura precisa e facilmente interpretabile in ogni contesto clinico.
- Il dispositivo è dotato di un sistema di allarme sonoro e visivo che rispetta le normative in vigore, segnalando tempestivamente eventuali situazioni critiche o anomalie.
- È in grado di erogare fino a 360 Joule di energia, con un tempo di caricamento inferiore a 7 secondi, assicurando un intervento efficace anche in pazienti con soglie di defibrillazione elevate, come in caso di infarto miocardico, obesità o alta impedenza toracica.
- Il range di impedenza da 20 a 300 Ω lo rende adatto a una vasta gamma di pazienti, assicurando un’efficace somministrazione della terapia elettrica in molteplici scenari clinici.
- La tecnologia utilizzata include una forma d’onda bifasica esponenziale troncata (BTE) con compensazione automatica dell’impedenza, che ottimizza l’efficacia della scarica elettrica migliorando le probabilità di successo della defibrillazione.

Prestazioni e accuratezza dei parametri:
Il defibrillatore Comen non si limita alla defibrillazione, ma offre anche una gamma completa di funzionalità avanzate per il monitoraggio accurato dei parametri vitali, garantendo risultati precisi e affidabili in tempo reale.
- È possibile visualizzare chiaramente sul display l'esatto momento del rilascio dell’energia durante la defibrillazione, migliorando il controllo dell’intervento.
- L'apparecchio fornisce una lettura precisa della frequenza cardiaca (HR), elemento fondamentale per valutare l’attività elettrica del cuore.
- Progettato per rilevare in modo accurato la frequenza respiratoria (RESP), parametro cruciale per la valutazione delle condizioni polmonari.
- L’intervallo PR, che riflette il tempo impiegato dall’impulso elettrico per attraversare il cuore, viene calcolato con alta precisione, supportando l’analisi della conduzione atrio-ventricolare.
- L’accuratezza del sistema di stimolazione temporanea è garantita da una regolazione precisa sia della frequenza che della corrente di stimolazione, assicurando un'efficace azione di pacing nei casi necessari.
- È inclusa anche la misurazione della CO2 espirata, parametro fondamentale nei pazienti in ventilazione assistita, eseguita con un’elevata affidabilità.

Caratteristiche tecniche:
Dimensioni: 29,50 x 25,20 x 31,60 cm
Peso: 5,40 kg
Display: Schermo TFT da 7" e colori LCD
Risoluzione display: 800 x 480 pixel
Forme d'onda: Max 4 forme d'onda
Modalità Defib: Fino a 210 scariche consecutive a 360 J (1/min, senza registrazione)
Ambiente di lavoro: Temperatura fra 0°C a ~45°C
Pressione atmosferica: 10%~95%, senza condensa 700hPa~1060hPa
Trasporto e temperatura di conservazione: -30°C ~ 70°C
Alimentazione e Batteria
Requisiti di alimentazione: 100–240 V~, 50/60 Hz ±3 Hz
Tipo di batteria: Ricaricabile agli ioni di litio
Numero di batterie: 1 (rimovibile)
Capacità disponibili:
7500 mAh – DC 14.8V (errore ammesso: +5% / -10%)
5000 mAh – DC 14.8V (errore ammesso: +5% / -10%)
Prestazioni della batteria (7500 mAh)
Monitoraggio continuo: ≥ 6 ore
Defibrillazione: ≥ 210 scariche (a 360 J, 1/min)
Stimolazione (pacing): ≥ 4,5 ore
Tempo di ricarica:
80% in < 2 ore
100% in < 3 ore (a dispositivo spento)
Prestazioni della batteria (5000 mAh)
Monitoraggio continuo: ≥ 4 ore
Defibrillazione: ≥ 130 scariche (a 360 J, 1/min)
Stimolazione (pacing): ≥ 3 ore
Tempo di ricarica:
80% in < 1,5 ore
100% in < 2,5 ore (a dispositivo spento)

In dotazione:
1 Monitor defibrillatore S5
12 Elettrodi per ECG adulto
1 Coppia di piastre rigide per adulti e pediatrici
1 Cavo di collegamento per elettrodi monouso
1 Stampante integrata
1 Rotolo di carta (50 mm x 20 mt)
1 Batteria al litio (5000 mAh)

Allegati e Manuali:

Manuale d'uso (3.18 MB)
